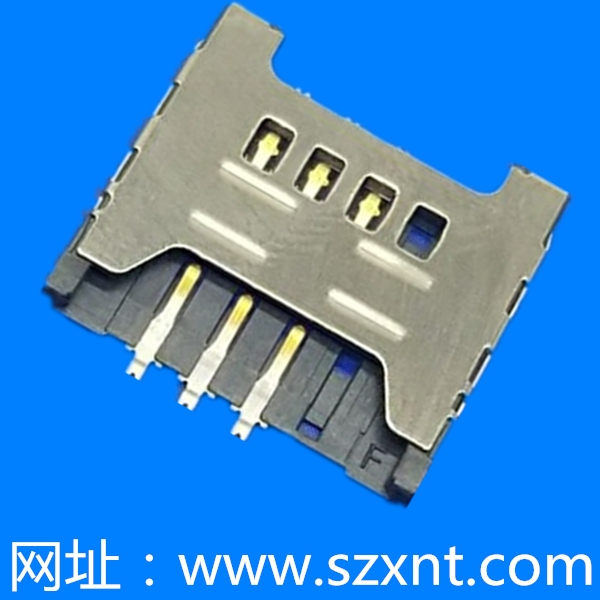

SIM卡(Subscriber ldentity Model用戶辨認模塊)也稱為智能卡、用戶身份辨認卡,GSM手機機必須裝上此卡方能運用。它能可靠確保用戶的正常通信,避免并機和通話被竊聽。中國聯通與中國移動都發行有SIM卡,供手機用戶運用。SIM卡在銀行POS終端機中也得到廣泛運用。因此,相應的SIM卡座得到很多開發。
SIM卡座電路設計中,為確保SIM卡發揮良好的功用,在電路設計中需要遵從以下設計準則:
SIM卡座與模塊距離不應太遠,越近越好。確保SIM卡信號布線不超越20cm。
SIM卡信號線遠離RF線和電源線。
SIM信號線要進行包地處理。CLK與DATA布線不宜過近避免串?dāng)_。
為了確保良好的ESD維護,建議增加TVS管。選擇ESD器材的寄生電容不宜超越50pF。放置位置接近SIM卡槽。
在4條重要線上預留33pF電容,濾除高頻攪擾,電容接近SIM卡槽。
SIM電源引腳還需并聯1顆小于1uF的旁路電容,并接近SIM卡槽。
